河北萬格維檢驗平臺,精密檢驗平臺,鑄鐵精密檢驗平臺-鑄鐵精密檢驗平臺

河北萬格維機械廠家工程師也可根據您的承重及精度要求，給您設計合理的圖紙，以便提高鑄鐵精密檢測平臺的使用性能。

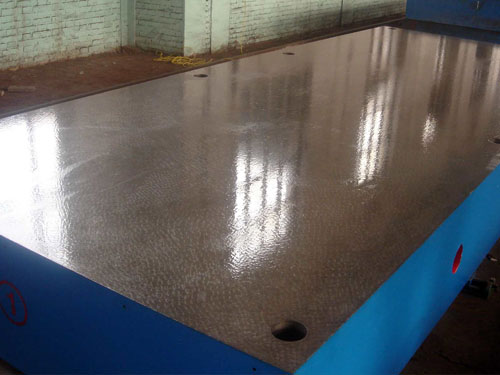

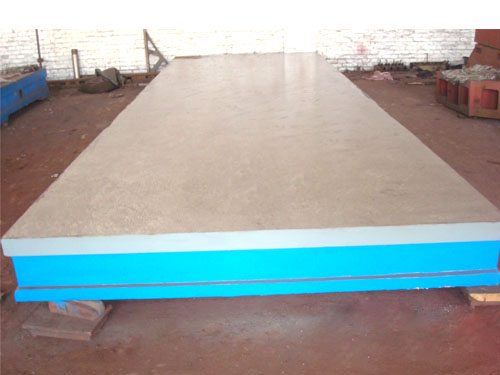

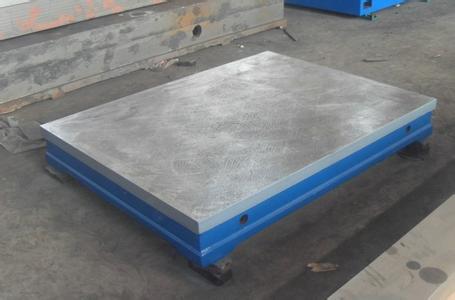

鑄鐵精密檢驗平臺用途：用于各種檢驗工作，精密測量用的基準平面；或用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是_的基本工具。

2、檢驗平臺精度：嚴格按_標準計量檢定規程執行（JB/T7974-99），分別為0，1，2，3級四個級別。

3、材質為高強度鑄鐵HT250-300，工作面硬度為HB170-250，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）精度穩定耐磨性好。

4、表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。
精密檢測平臺的安裝方法：分別為平臺支架安裝，地錨器安裝、墊鐵安裝、地腳螺栓安裝。
※支架安裝：鑄鐵平臺輕放到支架上、調整支架上的微調螺栓至到鑄鐵平臺水平。支架可減輕檢驗人員的勞動強度。支架高度一般在500-600mm左右。
※地錨器安裝：鑄鐵平臺可以設計地錨器安裝，首先用戶根據鑄鐵平臺的圖紙做好地基和預埋孔，然后把地錨器放到提前設置的預留孔里，將鑄鐵平臺調整水平。
※墊鐵安裝：鑄鐵平臺調至水平、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。鑄鐵平臺采用墊鐵安裝的優點，安裝快捷、移動方便。
※地腳螺栓安裝：鑄鐵平臺根據用戶的要求設計安裝方式，地腳螺栓安裝
※安裝程序：
※將調整墊鐵放在適當?shù)奈恢?，將螺栓放進地基的孔內；將平臺吊到位后，在適當高度將螺栓投入地腳螺栓孔內，擰上螺母后放在墊板上，找正位置取下滑座上固定裝置，并將平臺清洗干凈。
※用水平儀對機器進行調整，水平儀應放置在導軌上。
※擺正地腳螺栓，向孔內灌注混凝土。
※待凝固后，調整平臺安裝精度，使其在水平偏差不大于0.05/1000mm的條件下，緊固地腳螺栓，并對平臺底面四周用水泥抹平。

規格（長X寬）mm	精度等級					高度mm
	0		1	2	3
	平面度公差（μm）
100×100	4.6	9.0		18		50
100×200	4.9	9.8		19.6		50
200×200	5	10		20.5		50
200×300	5.5	11		22		50
300×300	5.5	11		22		80
300×400	6	12		24		85
400×400	6.5	12.5		25		85
400×500	6.5	13		26	66	90
500×500	6.8	14		28	68	95
400×600	7	14		27.5	70	95
500×600	7	14.2		28.5	71	120
500×800	8	15.5		31	78	140
600×800	8	16		32	80	160
600×900	8.3	16.5		33	83	160
1000×750	9	18		36	90	180
1000×1000	10	20		40	97	180
1000×1200	10	20.5		41	103	180
1000×1500	11	22		45	112	190
1000×2000		26		52	130	200
1500×2000		28		56	140	230
1500×3000		35		70	174	260
2000×3000		37		74	184	260
2000×4000		44		88	219	280
2500×6000		60		120	300	300
3000×6000		62		124	308	350
